产品描述

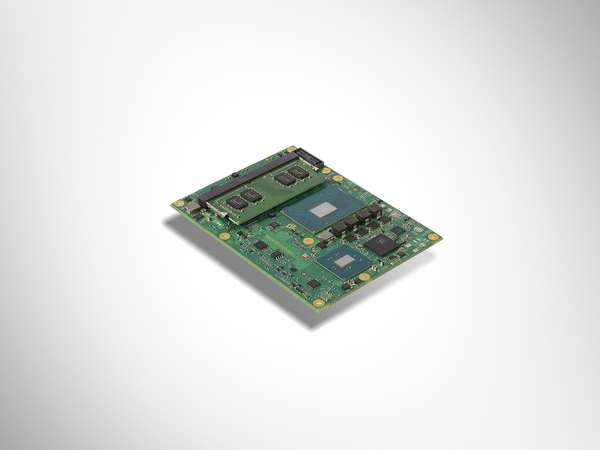

TQMx60EB – 采用第六代Intel®Core™i3/i5/i7 6000E 和Xeon®E3-1500 v5的COM Express®基本型模块 (Type 6)
TQMx60EB是专为高端计算和图形功能应用而设计的。采用了双通道DDR4-2133支持、高宽带PCIe 3.0、4x SATA (6
Gb/s) 和4x USB 3.0的TQMx60EB可确保最佳的经典系统性能。该模块配备了第六代Intel®Core™和 Intel®Xeon®E3-15xx
v5 处理器（代号为Skylake-H）。所以，可以针对每个应用优化性能和价格。集成Intel®GT1/GT2/GT4e 图形控制器支持多
达三个高达4K 2K分辨率@60Hz和卓越3D渲染性能的独立显示输出。最新的功率和性能优化功能（如Intel®Turbo Boost
Technology 2.0和增强型Intel®SpeedStep Technology）可以中等功耗实现完美用户体验。该高端COM Express®模块最适合具有较高需求的医疗、游戏和工业等应用。
亮点
·高达四核3.6 GHz / 8 MB 缓存的高端性能
·基于Intel®Core™6000E和Intel®Xeon®E3 v5处理器
·最佳经典电源优化
·高达32 GB DDR4-2133 (2 SO-DIMMs)，可选ECC支持
·高达24 PCIe通道的高带宽（包括PEG端口）
·TQMx86板控制，配有灵活定制选项(flexiCFG)
·支持TPM 1.2 / 2.0安全标准
·“Green ECO-Off” (最小待机耗电)
·看门狗和热量管理
·最高可靠性，24/7测试OK
技术细节
CPU
Intel® Xeon® E3-1500 v5 series („Skylake-H“)
Xeon E3-1505M v5 (4x 2.8 / 3.7 GHz, 8 MB, GT2, 45 / 35 W)
Xeon E3-1505L v5 (4x 2.0 / 2.8 GHz, 8 MB, GT2, 25 W)
Intel® Core™ 6000E series („Skylake-H“)
Core i7-6820EQ (4x 2.8 / 3.5 GHz, 8 MB, GT2, 45 / 35W)
Core i7-6822EQ (4x 2.0 / 2.8 GHz, 8 MB, GT2, 25 W)
Core i5-6440EQ (4x 2.7 / 3.4 GHz, 6 MB, GT2, 45 W / 35W)
Core i5-6442EQ (4x 1.9 / 2.7 GHz, 6 MB, GT2, 25 W)
Core i3-6100E (2x 2.7 GHz, 3 MB, GT2, 35 W)
Core i3-6102E (2x 1.9 GHz, 3 MB, GT2, 25 W)
内存
DDR4-2133：高达32 GB，W. ECC选项，2 DIMMs
EEPROM：32 kbit/s（原理）
图形
三独立显示输出：
倍的数码显示接口/ DP + +高达4K @ 60Hz
DP 1.2a / HDMI 1.4多流传输（MST）
LVDS接口（18/24位，单/双通道）
（可选的EDP 1.3，4个通道而不是LVDS）
英特尔快速同步视频和无线显示支持
接口
1x千兆以太网(Intel®i219-LM)
4个USB 3（USB 2的向后兼容性）
8x USB 2（包括USB 3端口）
4x SATA Gen3（高达6Gb/s）
1倍的PEG端口PCIe x16 Gen 3
8x PCIe Gen 3（4X1或1X4）
1x LPC总线
1xIntel®高清音频（HDA）
（第二1x I2C总线，I2C可选）（主/从能力）
1x SMBus
1x SPI（外部UEFI BIOS闪存）
2倍串行端口（RX / Tx，遗留兼容）
（4线可选通过TQ flexicfg）
8x GPIO
附加组件和控制器
TPM（slb9660 TPM 1.2，或者slb9665 TPM 2）
看门狗和flexicfg tqmx86板控制器
热管理硬件监视器
电源
电压：8.5伏- 20伏
5伏备用（可选）
3伏电池
功率：典型。25-30 W /最大60瓦
（绿色生态关闭：< 0.1 W）
环境
温度：0°C + 60°C
形状因素/尺寸
COM Express®基本，6型，0是否PICMG COM。
125毫米×95毫米
配件
tqmx60eb HSP
散热片为tqmx60eb根据COM Express®
规范
mb-come6-2评价平台
COM的紧凑型/基本，6型主板
接口：2口HDMI，DP + +，LVDS，2x GB以太网，4个USB 3，
8x USB 2，2x COM、音响、迷你PCIe M.2 SSD，，2.5”，立管延伸
与PCIe x16、风扇、调试
170毫米×170毫米
TQMX86软件工具
UEFI BIOS编程和适应/配置设置
默认值（包括多个配置），引导徽标，…
