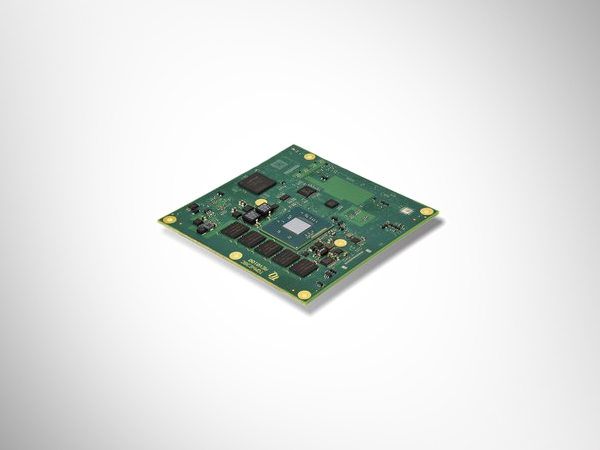

TQMxE38C – 采用Intel®Atom™E3800的COM Express®紧凑型模块(6型)

TQ模块

TQMxE38M支持强大且经济的x86系统，后者是基于国际建立PICMG®标准COM Express®Mini (COM.0 R2.1)的。在6型兼容引脚排列中，用户可以访问CPU的所有基本接口。所以，用户也就可以使用Intel®Atom™处理器的所有功能。还提供了额外的USB端口和LVDS。紧凑且坚固的设计以及可选保形涂层让该模块适用于恶劣的工业、铁路与航空等环境应用。基于极低功耗和扩展温度支持，它还可以以简单可靠方式实现户外应用。

亮点

·适用于可扩展x86平台的强大入门级模块

·高达8 GB DDR3L，支持ECC

·板载eMMC

·配有灵活定制选项（flexiCFG）的TQMx86 板控制器

·支持TPM 1.2 / 2.0安全标准 (可选)

·“Green ECO-Off” (最小待机耗电)

·看门狗和热量管理

·扩展温度支持

·最高可靠性，24/7测试OK

·超坚固设计，保形涂层可用

技术细节

CPU

英特尔Atom E3800(„Bay Trail-I“)

E3815:1x 1.46 GHz，512 KB l2-缓存，5W

E3805:2x 1.33 GHz，1mb l2-缓存，3W，没有图形

E3825:2x 1.33 GHz，1mb l2缓存，6W

E3826:2x 1.46 GHz，1mb l2缓存，7W

E3827:21.75 GHz，1mb l2-缓存，8W

E3845:4x 1.91 GHz，2mb l2缓存，10W

内存

DDR3L:2 GB，4 GB，8 GB，ECC支持，焊接

eepm:每秒32比特(24 lc32)

eMMC:最多64 GB

图形

2x数字显示接口(DDI)/LVDS

a)对于DP 1.1 a，DVI，HDMI 1.4 a

b)对于DP 1.1 a，DVI，HDMI 1.4 a或

LVDS接口(18/24位，单/双通道)

1 x VGA(CRT)(max。2独立显示输出)

系统接口

1x千兆位以太网(Intel i210)

(外部IEEE1588同步通过TQ flexiCFG)

1x USB 3.0(使用USB 2.0向后兼容)

7x USB 2.0(包括4个端口，通过HSIC USB集线)

外围接口

2x SATA 2.0(最高可达3gb/s)

PCIe 2.0(最高可达5gb/s)

(4路可选，如果没有以太网)

1 x LPC bus

1x英特尔HD音频(HDA)

1x I2C(第二个I2C可选)(主/从能力)

1 x SMBus

1x SPI(用于外部的uEFI BIOS闪存)

2x串行端口(rx/tx，遗留兼容)

(4线可选通过TQ flexiCFG)

1x SD卡接口(默认)/可选8x GPIO(组装选项)

安全组件

TPM(SLB9660 TPM 1.2，或者SLB9665 TPM 2.0)

其他

TQMx86控制器与监督机构和flexiCFG

工业实时时钟(iRTC)，硬件监视器

电源

电压:47.5 V-20伏

5 v备用(可选)

3 V电池/金帽(可选)

力量:typ。2-6 W/max。13 W(绿色环保:小于5兆瓦)

环境

标准温度:0°C…+ 60°C

扩展的温度:-40°C…+ 85°C

形式/尺寸

COM快型，6型，95毫米x 95毫米

订购信息

TQMxE38C-xx

目前的标准变体可以在TQ产品上找到

网站www.tq-group.com/en/TQMxE38C

选项:

CPU，内存，eMMC，TPM，iRTC，特殊的配置，

附件

1.TQMxE38C-HSP

根据COM Express™为tqmxe38c散热片规范

2.评估平台MB-COME6-1

用于COM快/基本，第6类的主板

接口:DP、LVDS、2x Gb以太网、5x USB、3x COM、音频，

迷你PCIe，mSATA，2.5"SSD，SD卡，立管扩展为2x

PCIe和USB，风扇，调试

170毫米x 170毫米

3.TQMx86软件工具

对于uEFI的BIOS编程和适应/配置设置

默认值(包括多配置)、引导标志、……

入门级套件STKxE38C

入门级套件中包含的COMExpress®主板MB-COME6-1是配有6型引脚COMExpress®ompactmodules的载板。它可用于评估平台和可直接用于生产的嵌入式PC解决方案。可增加很多扩展选项和存储介质，以提供高水平的灵活性，从而实现快速便捷的测试。该设计经过大规模生产的预先验证，所以客户可以在自己的设计中采用其部分原理图。
