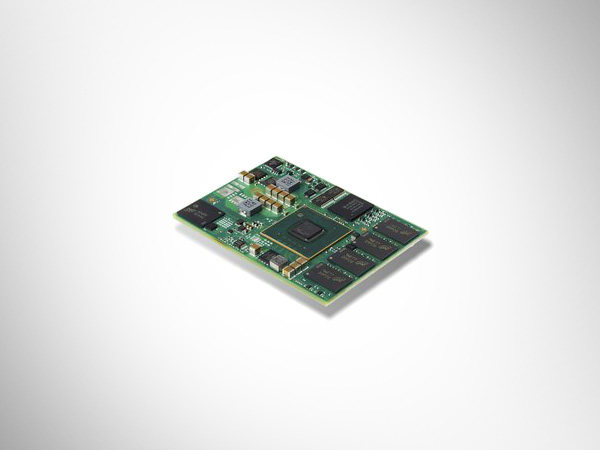

TQMT1042 – 新款高性能低功耗64位多核处理器
更高的性能和更少的能耗使用新的64位多核处理器TQMT1042嵌入式模块和相关变体体现了下一代著名的tqmp1020/2020QorIQ产品家庭。QorIQ T1处理器家族开创了新的应用程序工业和通信。有4个e5500(64位)核心和一个高达4倍1400兆赫的时钟频率，使用QorIQ处理器的TQ模块提供了最佳的比率处理速度和功率损耗。28 nm制程技术与QorIQ相比，大大降低了功耗前一代的模块。这个特性，以及膨胀的温度范围和智能电源管理，允许在无风扇系统中使用。那TQMT1042是最适合的工业应用高可用性，室外环境温度和小尺寸。
亮点
·采用28nm SOI技术，高达1400MHz四核，实现最佳单位功耗性能
·不同千兆以太网接口，4x PCle 和2个USB 2.0高速接口，高速通信
·高达2个SATA接口用于数据存储
·通过PCle, eSPI, I²C 和 IFC (本地总线)轻松实现功能扩展
·IEEE 1588硬件时间同步
·超紧凑模块尺寸
·显示接口单元
二：技术规范
1、微处理器
四T1042 Power体系结构e5500内核(64位)
2、系统接口
5千兆位以太网(与IEEE 1588v2)
2倍的USB 2.0高速主机/设备/OTG
2 x SATA 2.0
4x，2.0控制器，到5.0 gbit/s
按照PCI Express规范2.0的说法
Root-Complex或端点
4 xI²C,max. 400千赫
1x集成的Flash控制器(IFC)，16位
1 x eSPI控制器
2 x DUART,马克斯。115 k波特(RS232)
多达32 x GPIOs
2x TDM(通过QUICC引擎)
3、图形
显示TFT LCD显示器的显示控制器(最高可达24位RGB)
4、内存
ddr3l-sdram:最多8 GB
也不是flash:最多256 MB
eepm:32千字节
eMMC(可选):最高可达8 GB
简单的扩展，例如通过mmc/sdhc，USB
5、实时时钟(RTC)
监管机构
JTAG接口
实时调试接口(极光)
6、电力供应
5伏
电力消耗
第6个W到8个W
7、环境条件
标准温度范围:0°C…+ 70°C
扩展的温度范围:-40°C…+ 85°C维
74毫米x 54毫米
8、插件系统
板到板插件系统360大头针
9、操作系统
Linux
10、操作系统要求
PikeOS™,风河Linux
三：订购信息
1、TQMT1042-AA
T1042四核CPU的TQ迷你模块，最高可达4x 1400
MHz，无密码，2 GB DDR3 SDRAM，128mb或flash，32
千字节eepm,-40°C…+ 85°C
请求中进一步的产品变体
2、STKT1042-SET-AA
起始工具包与tqmtqmt1042-aa和基板STKT104X，电源，z调制解调器电缆，模块提取器，
热撒布机和文档。踢脚板STKT104Xbaseboard STKT104X支持所有类型的模块
系列TQMT104x，代表一个通用平台
客户特定平台的评估和开发
对于那些模块。
四：基板:设计支持生产
在TQ你不仅得到一流的嵌入式系统–我们也围绕嵌入式模块提供一系列好处：
在TQ你不仅得到一流的嵌入式系统–我们也围绕嵌入式模块提供一系列好处：
·支持编写收集技术规范申请的要求
·支持选择过时的部件管理
·电路图回顾
·软件，尤其是主板支持包和硬件关闭司机
·启动你的脚板作为系统服务商TQ能够接管的发展，生产和测试你的脚板。因此你从一只手上得到整个测试单元。
